Модули расширения ОВЕН ПРМ-3 предназначены для увеличения аналоговых входов и выходов программируемых реле ОВЕН ПР.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Можно использовать ПР и модули ПРМ с разным типом питания.

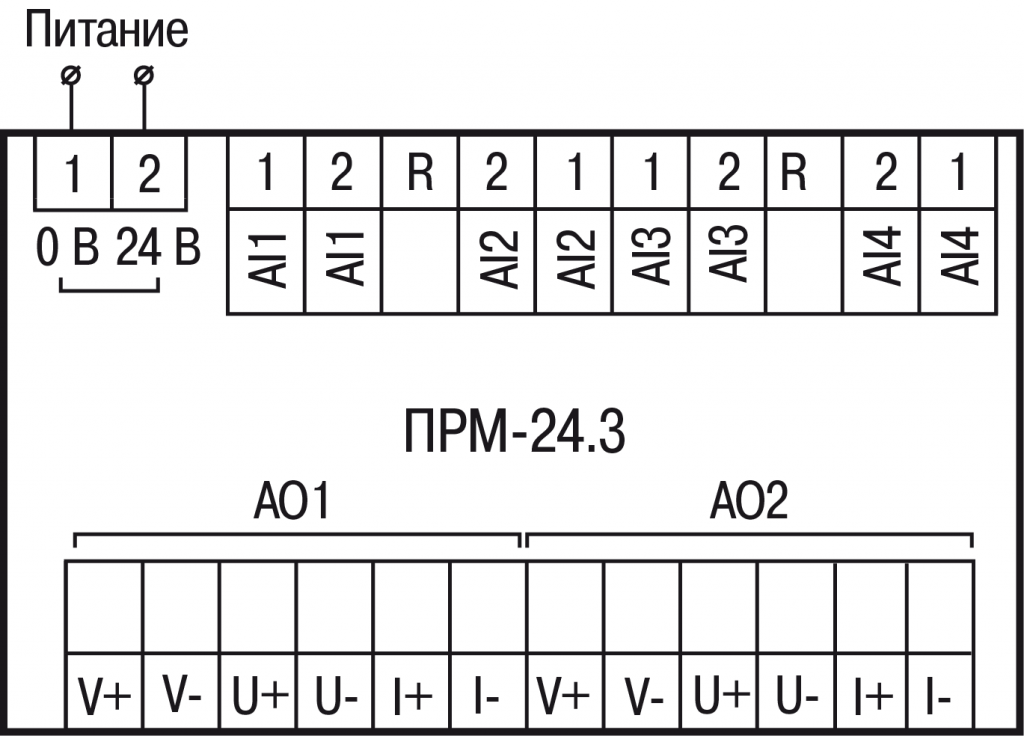

Технические характеристики ПРМ-24.3 (модуль расширения, 24VDC, 4xAI, 2xAO(И/У))
- Среда программирования: OwenLogic;
- Коммуникационный интерфейс: внутренняя шина;
- Скорость обмена по внутренней шине пакетами данных по 16 бит: 4000 пакет/с;
- Частота внутренней шины: 2,25 МГц;
- Максимальное количество модулей на шине: 2 модуля;
- Напряжение питания: 19…30 В постоянного тока (номинальное 24 В);
- Гальваническая развязка по питанию: есть;
- Электрическая прочность изоляции: 510 В;
- Потребляемая мощность: не более 4 Вт;
- Защита от подключения неверной полярности питающего напряжения: есть;
- Количество аналоговых входов: 4;
- Типы поддерживаемых датчиков и входных сигналов: смотрите руководство по эксплуатации;
- Время опроса одного канала ТС: 0,8 с;
- Время опроса одного канала ТП/унифицированного сигнала: 0,6 с;
- Разрядность встроенного АЦП: 16 бит;
- Внутреннее сопротивление аналогового входа: не менее 10 кОм;
- Внешнее сопротивление для измерения тока: 45...50 Ом;
- Предел основной приведенной погрешности при измерении термоэлектрическими преобразователями: ± 0,5 %;
- Предел основной приведенной погрешности при измерении термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока: ± 0,25 %;
- Дополнительная приведенная погрешность: 0,5 % от основной;
- Гальваническая изоляция аналоговых входов: отсутствует;
- Количество аналоговых выходов: 2;
- Тип аналогового сигнала: Универсальный: ток (нагрузка типа «И») или напряжение (нагрузка типа «У»), выбирается в OwenLogic;
- Разрядность ЦАП: 12 бит;
- Питание аналоговых выходов: внешнее, отдельно на каждый выход;
- Защита от подключения неверной полярности питающего напряжения: есть;
- Сопротивление нагрузки для режима 4...20 мА: не более 300 Ом;
- Сопротивление нагрузки для режима 0...10 В: не менее 1000 Ом;
- Напряжение питания: 15…30 В;
- Типы сигналов для управления ИМ: 0...20 мА, 4...20 мА, 0...24 мА, 0...5 В, 0...10 В;
- Предел основной приведенной погрешности: ± 0,5 В;
- Дополнительная приведенная погрешность: 0,25 % от основной;
- Тип корпуса: для крепления на DIN-рейку (35 мм);
- Степень защиты корпуса: IP20;
- Температура окружающего воздуха: -20...+55 °С;
- Относительная влажность воздуха (при +25 °С): не более 80 %
- Средний срок службы: 8 лет.
Комплектность
- Модуль ПРМ;
- Краткое руководство по эксплуатации;
- Паспорт и гарантийный талон;
- Кабель для подключения модуля;
- Комплект клеммных соединителей.
|
Текст с акцией
|
Цену уточняйте |
|
Кол-во аналоговых входов
|
4 |
|
Кол-во аналоговых выходов
|
2 |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
|
Температура эксплуатации, °C
|
-20...+55 |
|
Напряжение питания, В
|
24 В |
|
Тип устройства
|
Модуль расширения входов и выходов |
|
Интерфейс
|
Внутренняя шина |
|
Серия
|
ПРМ-3 |
|
Наличие экрана
|
Нет |
|
Вес, кг
|
0,4 |
|
Способ крепления
|
DIN-рейка |
|
Габариты (ВхШхГ), мм
|
90x88x58 |
