Устройства связи

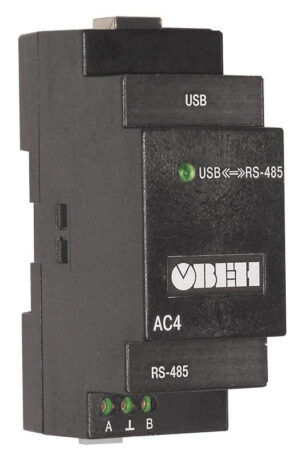

В каталоге КАСТОН собраны устройства связи для промышленной передачи данных: преобразователи интерфейсов RS-485/RS-232/USB, преобразователи протоколов Modbus RTU/TCP, шлюзы Modbus↔Ethernet и Modbus↔Wi-Fi, повторители и разветвители RS-485, конвертеры сигналов для сетей АСУ ТП. Оборудование связывает датчики, счётчики и контроллеры со SCADA и верхним уровнем управления. Наличие в Казахстане (Алматы, Караганда), доставка по РК транспортными компаниями.

Типы устройств связи и их назначение

Интерфейс RS-485: до 1200 м и до 32 узлов

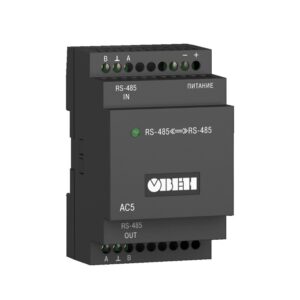

RS-485 — двухпроводная промышленная шина длиной до 1200 метров, к одному сегменту подключают до 32 узлов. Такая топология распространена в АСУ ТП, потому что устойчива к помехам и экономит кабель. Когда линия длиннее нормы или узлов больше предела, ставят повторитель: он усиливает сигнал и открывает новый сегмент. Разветвитель формирует древовидную структуру вместо жёсткой шины, что упрощает разводку по цехам и щитам.

Modbus RTU и Modbus TCP: два уровня одной сети

Modbus RTU работает поверх RS-485, Modbus TCP — поверх Ethernet. Преобразователь протоколов согласует эти уровни, не меняя логику опроса регистров. Шлюз связывает полевые устройства со SCADA или ПЛК: контроллеры и счётчики остаются на медленной шине, а диспетчерская получает данные по сети предприятия. Такое решение позволяет не перекладывать кабельные трассы при модернизации и подключать новые приборы к уже работающей системе.

Гальваническая развязка и защита портов

Гальваническая развязка изолирует порты устройства, защищая их от разности потенциалов земли, наводок и бросков напряжения по линии. Это критично на протяжённых трассах между зданиями и на объектах с мощным электрооборудованием. Устройства связи из каталога работают в связке с программируемыми устройствами и контрольно-измерительными приборами, образуя единый контур сбора и передачи данных.

Часто задаваемые вопросы

Какова максимальная длина линии RS-485?

До 1200 метров на один сегмент при соблюдении скорости и качества кабеля. Для больших расстояний применяют повторитель, который делит сеть на участки.

Сколько устройств можно подключить к шине RS-485?

До 32 узлов на сегмент. Чтобы увеличить это число, используют повторитель или разветвитель, открывающий дополнительные ветви сети.

Чем Modbus RTU отличается от Modbus TCP?

RTU передаётся по последовательной шине RS-485, TCP — по Ethernet поверх сети. Логика адресации регистров общая, различается физический и канальный уровень.

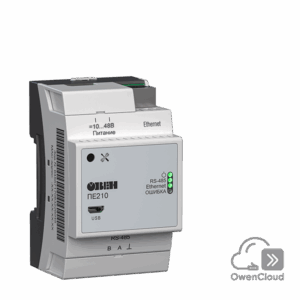

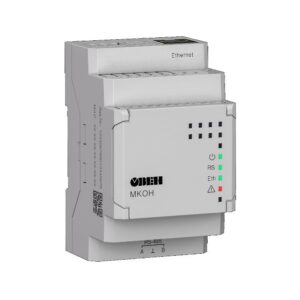

Зачем нужен шлюз Modbus↔Ethernet?

Он выводит устройства с последовательной шины в локальную сеть, чтобы SCADA или ПЛК опрашивали их по TCP. Полевую проводку при этом менять не требуется.

Что даёт гальваническая развязка?

Изоляцию портов от разности потенциалов и наводок. Развязка снижает риск выхода интерфейсов из строя на протяжённых и электрически шумных линиях.

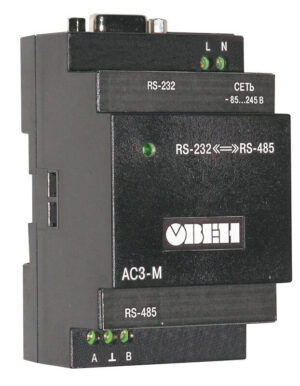

Можно ли подключить прибор с RS-232 к сети RS-485?

Да, через преобразователь RS-232/RS-485. Он согласует одиночный COM-порт с двухпроводной шиной, к которой подключены остальные узлы.

Когда выбирать Wi-Fi-конвертер?

Для удалённых узлов и объектов без кабельной инфраструктуры. Преобразователь Modbus↔Wi-Fi выводит данные шины в беспроводную сеть без прокладки линий.

Есть ли устройства в наличии в Казахстане?

Да, позиции хранятся на складах в Алматы и Караганде. Доставка по РК выполняется транспортными компаниями, наличие уточняйте у менеджера.
