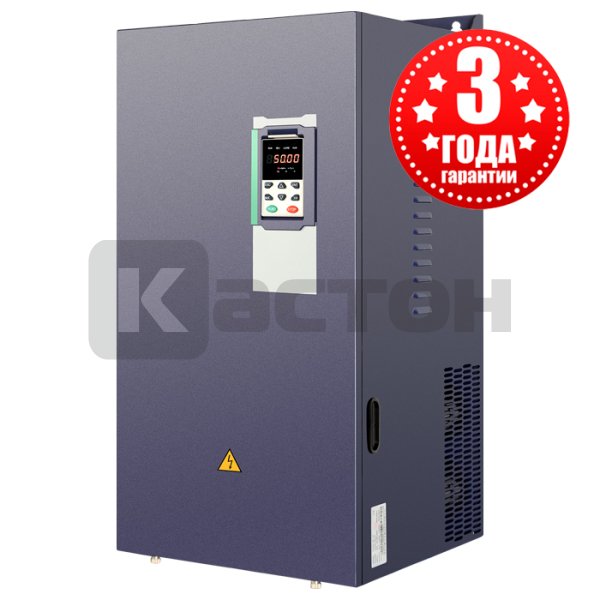

Серия общепромышленных преобразователей частоты, с диапазоном мощностей от 0,75 до 710 кВт. Современный дизайн, компактное исполнение. Более 3 тысяч различных мощностей этой серии уже установлены в Казахстане. И используются в следующих приложениях: насосы, конвейера, компрессоры, вентиляторы, токарные станки, ГПМ, стенды СДТ, упаковочные машины, вибраторы, дробилки, питатели, мешалки, экструдеры, промышленные стиральные машины.
Основные функциональные возможности
- Тормозной транзистор (тормозной прерыватель) встроен в моделях до: 22 кВт (включительно);
- Настраиваемое время разгона и торможения: 0...60 000 с;
- Выбор кривой разгона/торможения: линейная или S-образная;
- Режимы управления электродвигателем: векторный (с датчиком обратной связи VC или без датчика обратной связи SVC) и скалярный (V/f);
- Автонастройка электродвигателя: статическая или с вращением двигателя;
- Режим экономии электроэнергии для насосов и вентиляторов;
- Встроенный ПИД-регулятор для поддержания заданной величины в автоматическом режиме (давление, температура и т.д.);
- Простой ПЛК для задания циклов работы (16 шагов, для каждого выбирается время, скорость и направление);
- Многоскоростной режим: до 16 скоростей;
- Блоки сравнения (bit, real);
- Виртуальное реле с настраиваемой задержкой на вкл/выкл;
- Торможение постоянным током;
- Запуск с подхватом на вращающийся двигатель;
- Встроенный счетчик;
- Два набора параметров электродвигателя;
- Дроссель в звене постоянного тока встроен у моделей: от 220 кВт и выше;
- Обеспечение защит: по току, напряжению, от потери фаз вход/выход, от перегрева преобразователя частоты, от перегрева электродвигателя (опционально);
- Поддерживаются платы расширения: энкодерные (PG), входов/выходов (I/O), коммуникационные (CANopen).

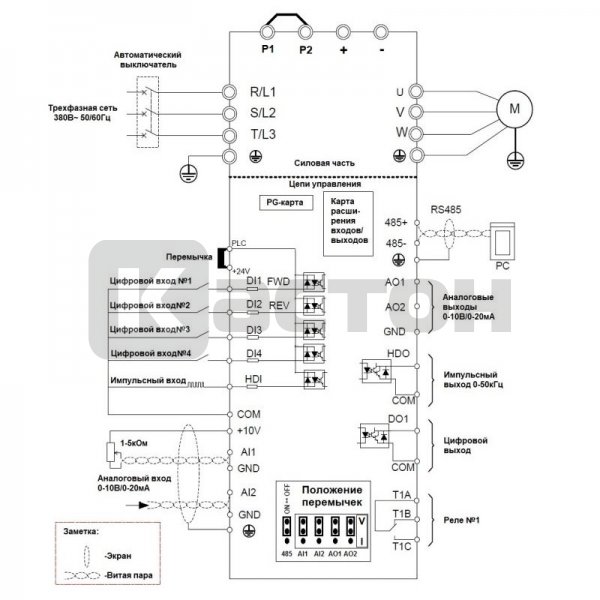

- Питание: 3×380 В (-15...+10 %);
- Перегрузочная способность: G-тип (тяжелый тип нагрузки) - 60 сек при 150 %, P-тип (легкий тип нагрузки) - 60 сек при 120 %;
- Встроенный коммуникационный интерфейс: RS-485, протокол Modbus RTU;
- Количество дискретных входов: 5;
- Количество высокоскоростных импульсных входов: 1 (до 50 кГц);
- Количество дискретных выходов: 3 (1 - типа "открытый коллектор", высокоскоростной до 50 кГц; 1 - типа "открытый коллектор"; 1 - релейный, с "перекидным контактом");
- Количество аналоговых входов: 2 (поддержка масштабируемого сигнала 0...10 В или 0...20 мА);
- Количество аналоговых выходов: 2 (поддержка масштабируемого сигнала 0...10 В или 0...20 мА);
- Максимально допустимая длина моторного кабеля (без использования дополнительного оборудования): 50 метров неэкранированного кабеля;
- Выходная частота: 0.00…600.00 Гц (V/f), 0.00…200.00 Гц (SVC), 0.00…400.00 Гц (VC);
- Диапазон регулирования: 1:100 (V/f), 1:200 (SVC), 1:1000 (VC);
- Точность поддержания скорости: ±0.5 % (V/f), ±0.2 % (SVC), ±0.02 % (VC);
- Точность поддержания крутящего момента: 10% до 5 Гц и 5% выше 5 Гц (SVC), 3.0% (VC).
Модификации
Комплектность
- Преобразователь частоты;
- Руководство по эксплуатации (на английском языке);
- Руководство по быстрому старту (на русском языке);
- Гарантийный талон.
|
Мощность
|
110 кВт |
|
Ток, А
|
210 А / 253 А |
|
Вход
|
3х380В |
|
Выход
|
3х380В |
|
Кол-во дискретных входов
|
5 |
|
Кол-во дискретных выходов
|
3 |
|
Кол-во аналоговых входов
|
2 (0~10В/0~20мА) |
|
Кол-во аналоговых выходов
|
2 (0~10В/0~20мА) |
|
Встроенные коммуникационные интерфейсы
? Встроенные в устройство порты коммуникационных интерфейсов |
RS485 (MODBUS SERIAL) |
|
Встроенный потенциометр
|
Нет |
|
Тормозной прерыватель
? Встроенный тормозной IGBT ключ (Brake Chopper) |
Да |
|
Режим многоскоростного управления
|
Да |
|
Управление внешним тормозом
? Программная функция управления внешним тормозным устройством (в основном, функция применяется для грузоподъемных механизмов) |
Нет |
|
Функция синхронизации
? Встроенный в устройство программный алгоритм синхронизации, включаемый установкой параметра |
Синхронизация по моменту |
|
Функция анти-раскачки
? Встроенный в устройство программный алгоритм, позволяющий предотвратить раскачивание груза в автоматическом режиме |
Нет |
|
Применение
|
Общепромышленное, Вентилятор/Дымосос, Насос, Привод передвижения крана, Дробилка, Мельница, Конвейер, Экструдер, Мешалка/Миксер, Питатель, Сепаратор, Компрессор, Грохот |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
|
Температура эксплуатации, °C
|
-10...+40 |
|
Пульт управления
|
С цифровым индикатором (съемный) |
|
Перегрузочная способность
|
150 % (60 с) |
|
Вес, кг
|
43 |
|
Тип управления
? Тип, поддерживаемого устройством, управления электродвигателем, используя широтно-импульсную модуляцию (ШИМ) |
Скалярный (U/f), Векторное управление с разомкнутым контуром, Векторное управление с замкнутым контуром |
|
Гарантия
|
25 месяцев |
|

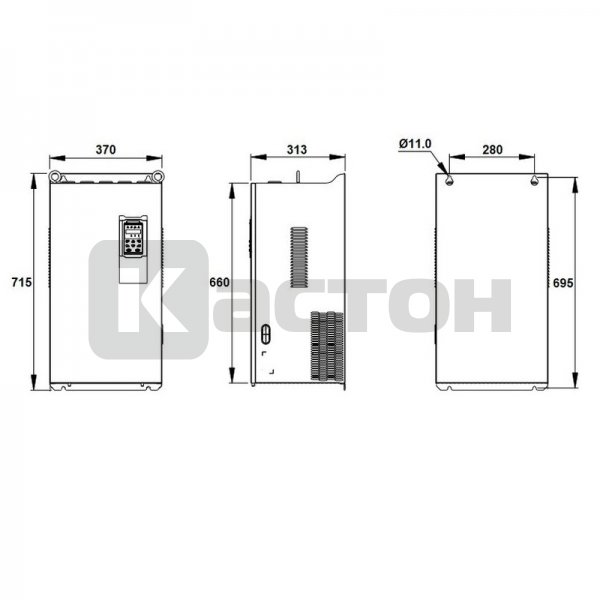

Габариты (ВхШхГ), мм
|
715х370х313 |
