Основные функциональные возможности
- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- для работы с энкодерами (5 В/12 В);
- для работы с резольверами;
- для работы по протоколу PROFIBUS;
- для работы по протоколу PROFINET;
- для работы по протоколу CANopen;
- для работы по протоколу EtherCAT;
- для работы по протоколу Modbus TCP;
- для расширения входов/выходов.
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;
![pchv3_code.jpg pchv3_code.jpg](/upload/medialibrary/a36/joz0y4tox33uowcj5jraermiajins6ei/pchv3_code.jpg)
Комплектность
- Преобразователь частоты
- Встроенная локальная панель оператора
- Краткое руководство(КР)
- Паспорт
- Гарантийный талон
Мощность
|
22 кВт |
Ток, А
|
45 А |
Вход
|
1х380В |
Выход
|
3х380В |
Кол-во дискретных выходов
|
1 транзисторный(24В, 50мА) |
Кол-во аналоговых входов
|
2(0...10В/4...20мА) |
Кол-во аналоговых выходов
|
1(0...10В/4...20мА) |
Встроенные коммуникационные интерфейсы
? Встроенные в устройство порты коммуникационных интерфейсов |
RS485 (MODBUS SERIAL) |
Встроенный потенциометр
|
Нет |
Тормозной прерыватель
? Встроенный тормозной IGBT ключ (Brake Chopper) |
Да |
Режим многоскоростного управления
|
Да |
Управление внешним тормозом
? Программная функция управления внешним тормозным устройством (в основном, функция применяется для грузоподъемных механизмов) |
Нет |
Функция синхронизации
? Встроенный в устройство программный алгоритм синхронизации, включаемый установкой параметра |
Нет |
Функция анти-раскачки
? Встроенный в устройство программный алгоритм, позволяющий предотвратить раскачивание груза в автоматическом режиме |
Нет |
Применение
|
Общепромышленное, Вентилятор/Дымосос, Насос, Мельница, Конвейер, Экструдер, Мешалка/Миксер |
Опциональные коммуникационные интерфейсы
? Опционально доступные порты коммуникационных интерфейсов, путём установки опциональной карты |
EtherNet/IP, CANopen |
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
Температура эксплуатации, °C
|
-10…+40 |
Пульт управления
|
С цифровым индикатором (несъемный) |
Перегрузочная способность
|
120% (35 с) |
Вес, кг
|
5,9 |
Тип управления
? Тип, поддерживаемого устройством, управления электродвигателем, используя широтно-импульсную модуляцию (ШИМ) |
Скалярный (U/f), Векторное управление с разомкнутым контуром, Векторное управление с замкнутым контуром |
Гарантия
|
1 год |

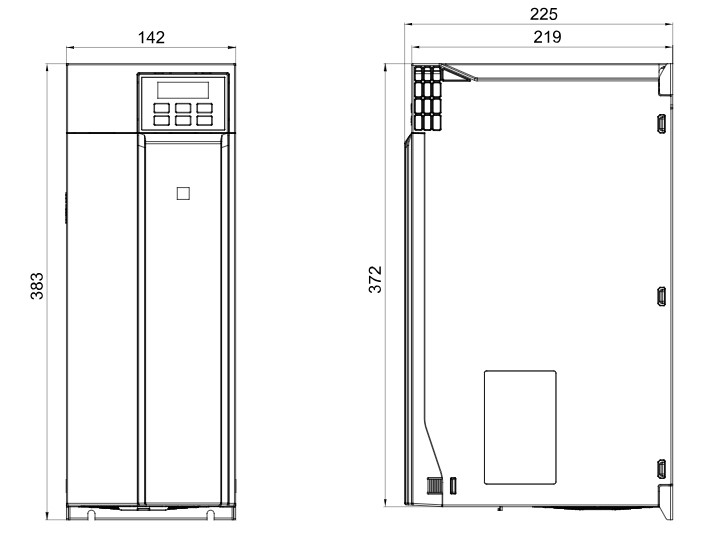

Габариты (ВхШхГ), мм
|
383х142х255 |
