Шкафы управления насосами 75 кВт с частотным регулированием
Для ТОО AURUM PUMP ASIA реализованы два аналогичных комплекта шкафов управления для запуска и управления насосами перекачки воды мощностью 75 кВт. Каждый комплект построен на базе частотного преобразователя VFD500-075G/090PT4 и предусматривает два источника команд: местное управление через дискретные сигналы и дистанционное по Modbus TCP. Переключение между режимами выполняется с двери шкафа.
Проект в цифрах
| Заказчик | ТОО AURUM PUMP ASIA |
|---|---|
| Исполнитель | ТОО Кастон |
| Задача | Запуск и управление насосами перекачки воды 75 кВт |
| Состав | Два аналогичных шкафа IP55, 1600×800×600 мм |
| Частотный преобразователь | 75 кВт, VFD500-075G/090PT4 |
| Управление | Местное (дискретные сигналы) / дистанционное по Modbus TCP |
| Охлаждение | Система вентиляции шкафа |
| Срок реализации | 2 месяца |
Задача проекта
Перед заказчиком стояла задача запустить насос перекачки воды мощностью 75 кВт. Готового технического задания не было — оборудование и состав решения подбирались по письменному опросу клиента. Исходной точкой стали фактическая технологическая задача и требования к способам управления насосным оборудованием:
- реализовать управление насосом перекачки воды 75 кВт;
- применить частотное управление электроприводом;
- предусмотреть местный и дистанционный источники команд;
- обеспечить переключение между режимами с двери шкафа;
- разместить оборудование в шкафу исполнения IP55;
- предусмотреть охлаждение, индикацию и коммутационные элементы;
- изготовить два аналогичных комплекта.
Состав поставленного решения

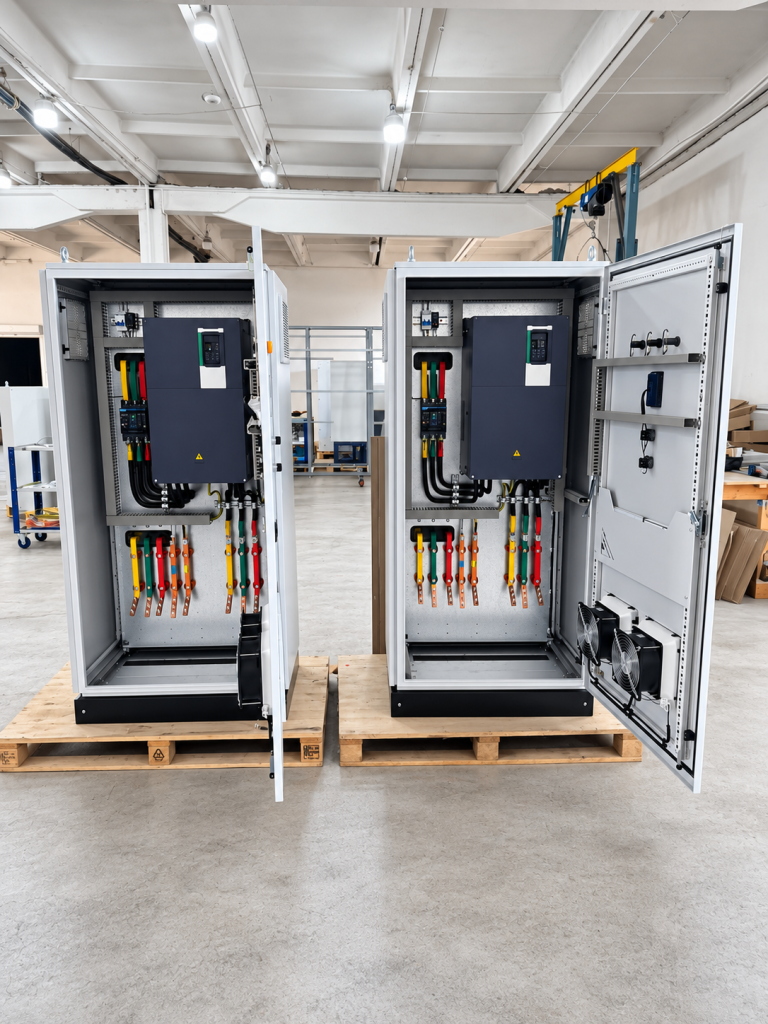

Заказчику поставлены два аналогичных комплекта. Основа каждого — шкаф IP55 размером 1600×800×600 мм (В×Ш×Г) с установленным частотным преобразователем 75 кВт. В проект вошли монтажные элементы: кабели, шины, клеммы, маркировка, наконечники, сальники. Отдельно предусмотрена система охлаждения, а на лицевой части размещены индикаторные и коммутационные элементы.
Частотное управление насосом
В каждом шкафу установлен частотный преобразователь 75 кВт (арт. VFD500-075G/090PT4) — основной узел управления электроприводом насоса. Запуск двигателя организован через преобразователь частоты, что даёт управляемый режим работы привода: плавный пуск и останов, регулирование частоты вращения.
В предоставленном описании не указаны рабочие уставки частоты, параметры разгона/торможения и алгоритмы поддержания давления или расхода — поэтому эти параметры в кейсе не приводятся и не заменяются предположениями.
Местное и дистанционное управление
Предусмотрены два источника команд: в местном режиме — через дискретные сигналы, в дистанционном — по протоколу Modbus TCP. Выбор режима выполняется переключателем «Дистанционный/Местный» на двери. На двери также размещены световые индикаторы «Сеть», «Работа», «Авария», пульт частотного преобразователя и орган «Пуск/Стоп» — текущий режим и состояние доступны с лицевой стороны шкафа.
Силовая часть и охлаждение

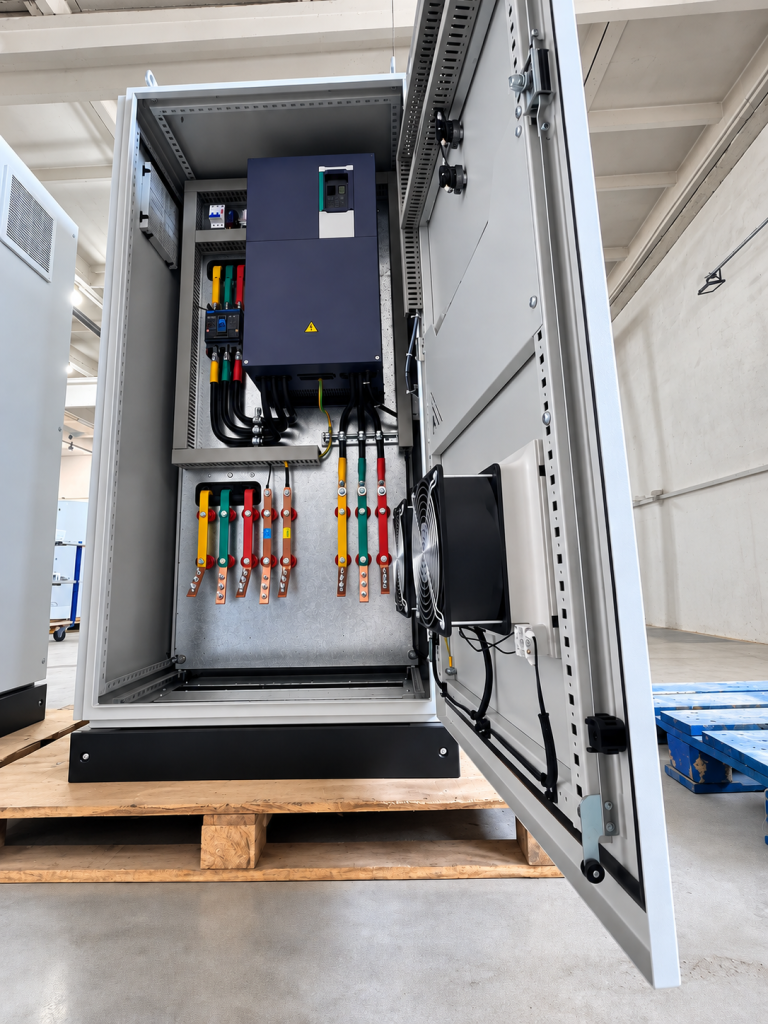

Внутри шкафа размещены частотный преобразователь, силовая коммутационная аппаратура, шины и кабельные соединения. Компоновка построена вокруг крупного частотника 75 кВт и силовых цепей. В состав каждого комплекта включена система охлаждения: вентиляторы на двери и вентиляционные элементы корпуса обеспечивают организованный воздухообмен.
Исполнение шкафа IP55
Оборудование размещено в шкафах IP55 1600×800×600 мм. Такое исполнение позволяет собрать силовую и управляющую часть в едином корпусе. Оба шкафа выполнены как аналогичные комплекты — унифицированная компоновка упрощает эксплуатацию одинаковых узлов.
Результат проекта
- частотное управление насосным электроприводом 75 кВт;
- два аналогичных шкафа исполнения IP55;
- местное управление через дискретные сигналы;
- дистанционное управление по Modbus TCP;
- переключение «Дистанционный/Местный» с двери шкафа;
- индикация основных состояний и органы управления на двери;
- система охлаждения силового оборудования.
Срок реализации проекта — 2 месяца. Подберём шкаф управления насосом под вашу мощность — смотрите частотные преобразователи и комплектные устройства Кастон.
