Шкаф управления насосом 5,5 кВт для месторождения Акмая

Для ТОО AAEngineering Group компания Кастон реализовала шкаф управления насосом перекачки воды мощностью 5,5 кВт для месторождения Акмая в Карагандинской области. Решение построено на базе частотного преобразователя 7,5 кВт и предусматривает два источника команд: местное управление через дискретные сигналы и дистанционное управление по Modbus TCP. Для условий объекта применён шкаф IP65 с утеплением, системой обогрева и охлаждения.

Проект в цифрах

Заказчик	ТОО AAEngineering Group
Исполнитель	ТОО Кастон
Объект	Месторождение Акмая
Регион	Карагандинская область, Шетский сельский округ
Задача	Запуск и управление насосом перекачки воды мощностью 5,5 кВт
Шкаф	Настенный, IP65, 1000×600×400 мм
Частотный преобразователь	7,5 кВт
Управление	Местное (дискретные сигналы) / дистанционное по Modbus TCP
Климатическое исполнение	Утепление, система обогрева и охлаждения
Срок реализации	2 месяца

Шкаф управления насосом 5,5 кВт IP65, проект Кастон для AAEngineering

Задача проекта

Перед ТОО AAEngineering Group стояла задача запустить насос перекачки воды мощностью 5,5 кВт на месторождении Акмая. Готового технического задания на момент начала проекта не было: исходные требования получены в ходе письменного опроса заказчика, после чего Кастон подобрал состав оборудования и сформировал техническое решение.

Шкаф должен был обеспечить управление насосным электроприводом через частотный преобразователь, два варианта подачи команд — через дискретные сигналы и дистанционно по промышленному протоколу Modbus TCP — а также переключение между источниками команд с двери шкафа. Отдельным требованием стало исполнение корпуса: настенный IP65 1000×600×400 мм с самоклеящимся утеплителем, системами обогрева и охлаждения.

Состав реализованного решения

Основой системы стал настенный шкаф управления IP65 размером 1000×600×400 мм. Внутри размещены частотный преобразователь 7,5 кВт, силовая и управляющая коммутация, промышленное реле, монтажные элементы и оборудование для поддержания температурного режима:

частотный преобразователь 7,5 кВт (арт. FC202P7K5T4E20H1XGXXXXSXXXXAQB4CXRXXD0);
кабели, клеммы, маркировка, наконечники, сальники и монтажные элементы;
система охлаждения шкафа;
система обогрева шкафа;
самоклеящийся утеплитель корпуса;
индикаторные и коммутационные элементы — лампы, переключатели и промышленное реле.

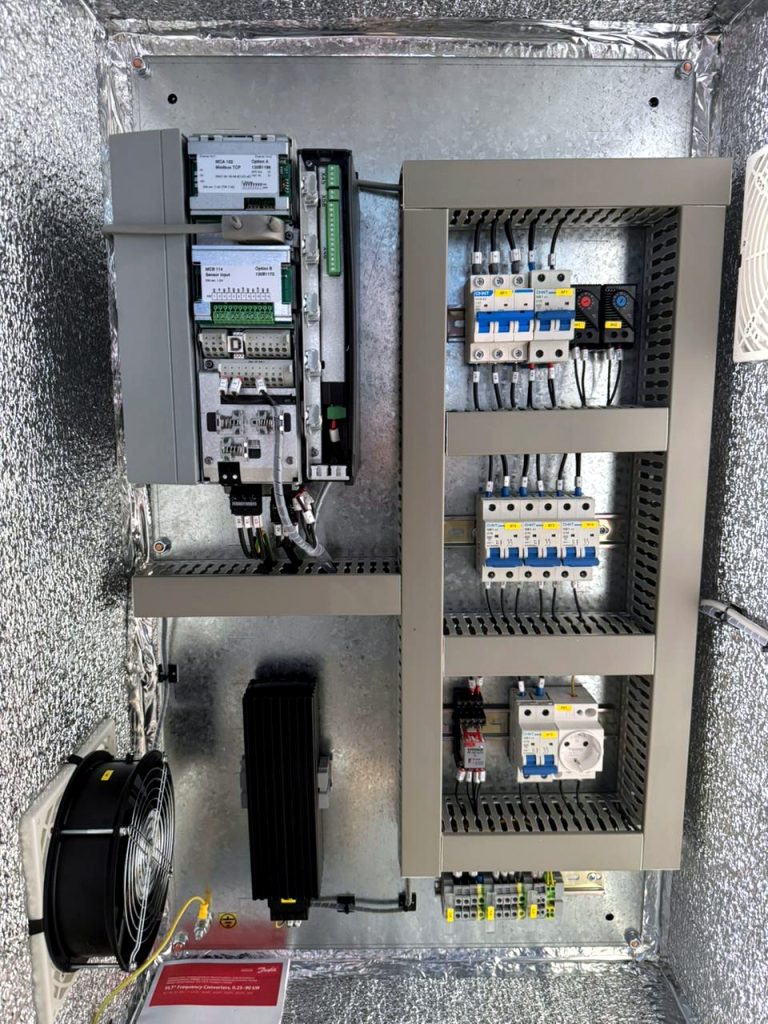

Внутренняя компоновка шкафа управления с частотным преобразователем 7,5 кВт

Частотное управление насосом

Для управления электродвигателем насоса 5,5 кВт применён частотный преобразователь 7,5 кВт. Запуск двигателя выполняется через преобразователь частоты, а не прямой коммутацией с питающей сетью. Это обеспечивает управляемый пуск и останов электродвигателя и позволяет использовать возможности частотного регулирования привода.

В исходном описании проекта отдельно указано, что коммутация шкафа выполнена без источника обратной связи. Поэтому решение не описывается как автоматическая система поддержания давления или расхода — таких функций в предоставленных данных не заявлено.

Местное и дистанционное управление

Для запуска и управления насосом предусмотрены два источника команд. В местном режиме команды поступают через дискретные сигналы, в дистанционном — по протоколу Modbus TCP. Переключение выполняется коммутационным переключателем «Дистанционный / Местный» на двери шкафа. Такая архитектура позволяет управлять насосом локально и одновременно подключать шкаф к внешней системе управления.

Исполнение IP65 и температурный режим

Ключевая особенность проекта — конструктивное исполнение для размещения на месторождении. Оборудование установлено в настенном корпусе IP65 с самоклеящимся утеплителем. В состав решения включены система охлаждения и система обогрева, задача которых — поддерживать необходимые температурные условия для электротехнического оборудования. Это отличает проект от обычного шкафа в стабильных условиях помещения: защита корпуса и температурный режим — часть самого решения.

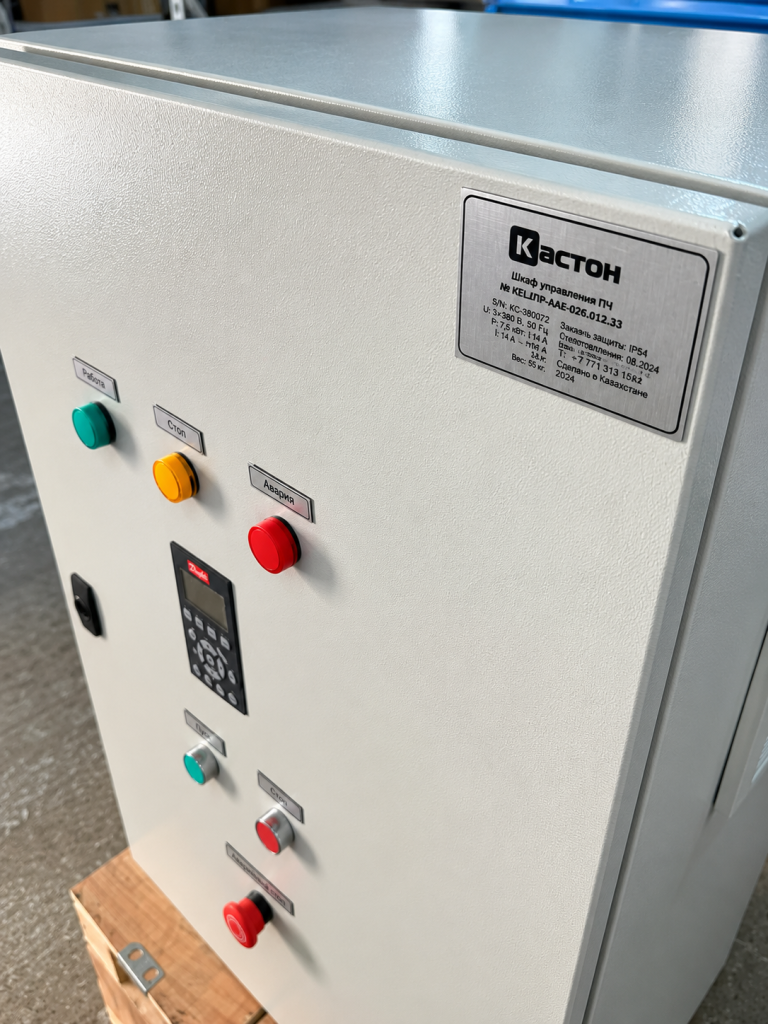

Шкаф управления насосом IP65 с системой обогрева и охлаждения

Что выполнило ТОО Кастон

подбор состава оборудования по письменному опросу заказчика;
комплектация настенного шкафа IP65 1000×600×400 мм;
установка частотного преобразователя 7,5 кВт для двигателя насоса 5,5 кВт;
реализация местного управления через дискретные сигналы;
реализация дистанционного управления по Modbus TCP;
установка переключателя «Дистанционный / Местный» на двери шкафа;
монтаж силовой и управляющей коммутации, индикации и промышленного реле;
утепление шкафа и установка систем обогрева и охлаждения.

Результат проекта

ТОО AAEngineering Group получило комплектный шкаф управления насосом перекачки воды 5,5 кВт для месторождения Акмая. Решение объединяет управление электроприводом через частотный преобразователь, два источника команд и защищённое исполнение корпуса с собственной системой поддержания температурного режима. Срок реализации — 2 месяца.
